ESD zemin seçimi önce gereksinimle başlar
Her tesise tek bir direnç aralığı önermek yerine işletmenin ESD sorumlusu ve proje şartnamesiyle hedef belirlenmelidir. Ölçüm yöntemi de bu hedefin parçasıdır.
Antistatik veya ESD zemin kaplama, elektrostatik yükün kontrolüne katkıda bulunmak için tasarlanmış zemin sistemidir. İletken kat yapısı ve topraklama bağlantılarıyla çalışır. Normal epoksinin rengi veya parlaklığı, onun ESD özelliği taşıdığını göstermez; uygunluk ürün ve sistem verileriyle doğrulanmalıdır.

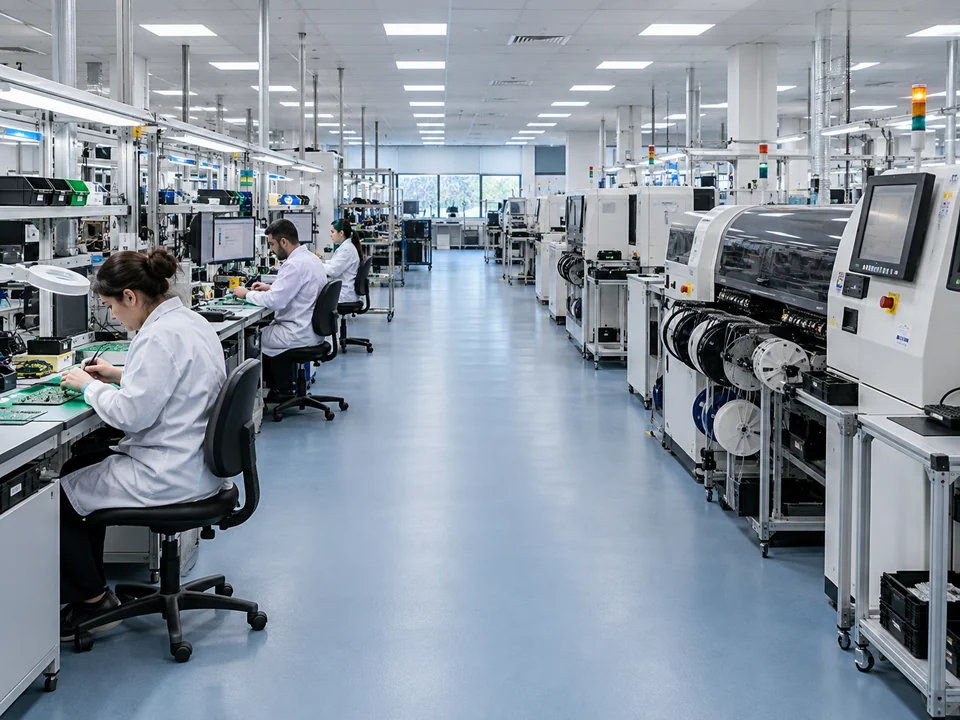

Elektronik kart montajı, hassas bileşenlerle çalışma ve kontrollü üretim alanlarında zemin tek başına bütün ESD programının yerini tutmaz. Personelin ayakkabısı, çalışma istasyonu, hareketli ekipman ve işletmenin kontrol prosedürü birlikte değerlendirilir. Suga Zemin, teklif öncesinde hedef performansı ve kabul ölçümünün kapsamını netleştirmeyi esas alır.
| Alan veya ihtiyaç | Değerlendirilen sistem | Karar verirken |
|---|---|---|
| Elektronik montaj alanı | ESD programa uygun zemin sistemi | Hassas bileşen, personel hareketi ve kullanılan ayakkabı birlikte değerlendirilir. Kabul kriteri uygulamadan önce yazılı olmalıdır. |
| Hareketli araba ve ekipman | Uyumlu tekerlek ve elektriksel süreklilik | Yalıtkan tekerlek, yükün zemine aktarımını kesebilir. Kaplamaya ek olarak ekipman bağlantıları da kontrol planına alınır. |
| Mevcut ESD alanın yenilenmesi | Ölçüm sonrası kat yenileme | Önce mevcut performans ve bağlantılar incelenir. Normal vernik veya boya ile kapatmak elektriksel davranışı değiştirebilir. |
| Patlayıcı ortam değerlendirmesi | Ayrı risk analizi ve proje şartı | Elektronik koruma için seçilen ESD zeminin her tehlikeli ortama otomatik uygun olduğu varsayılmaz. Yetkili proje değerlendirmesi gerekir. |
Antistatik / ESD uygulamasında nelere dikkat edilir?
Zemin, ayakkabı ve personel birlikte çalışır
Zeminin tek başına düşük direnç göstermesi, personelin aynı performansa sahip olacağını garanti etmez. Ayakkabı tabanı ve zemin arasındaki temas, kirlenme ve işletmede kullanılan ekipman bu ilişkinin parçasıdır. Bu nedenle yalnız ürün kataloğundaki bir değeri satın alma kriteri yapmak yeterli değildir.
Projenin ihtiyacına göre zemin direncine ek olarak kişi-ayakkabı-zemin sistemi ve yürüme sırasında yük oluşumu değerlendirilir. Hangi ölçümlerin yapılacağı, ortam koşulları ve kabul sınırları ESD programıyla uyumlu tanımlanır. Sayısal bir sınıf, ölçüm yöntemi olmadan anlamlı bir teslim kriteri oluşturmaz.

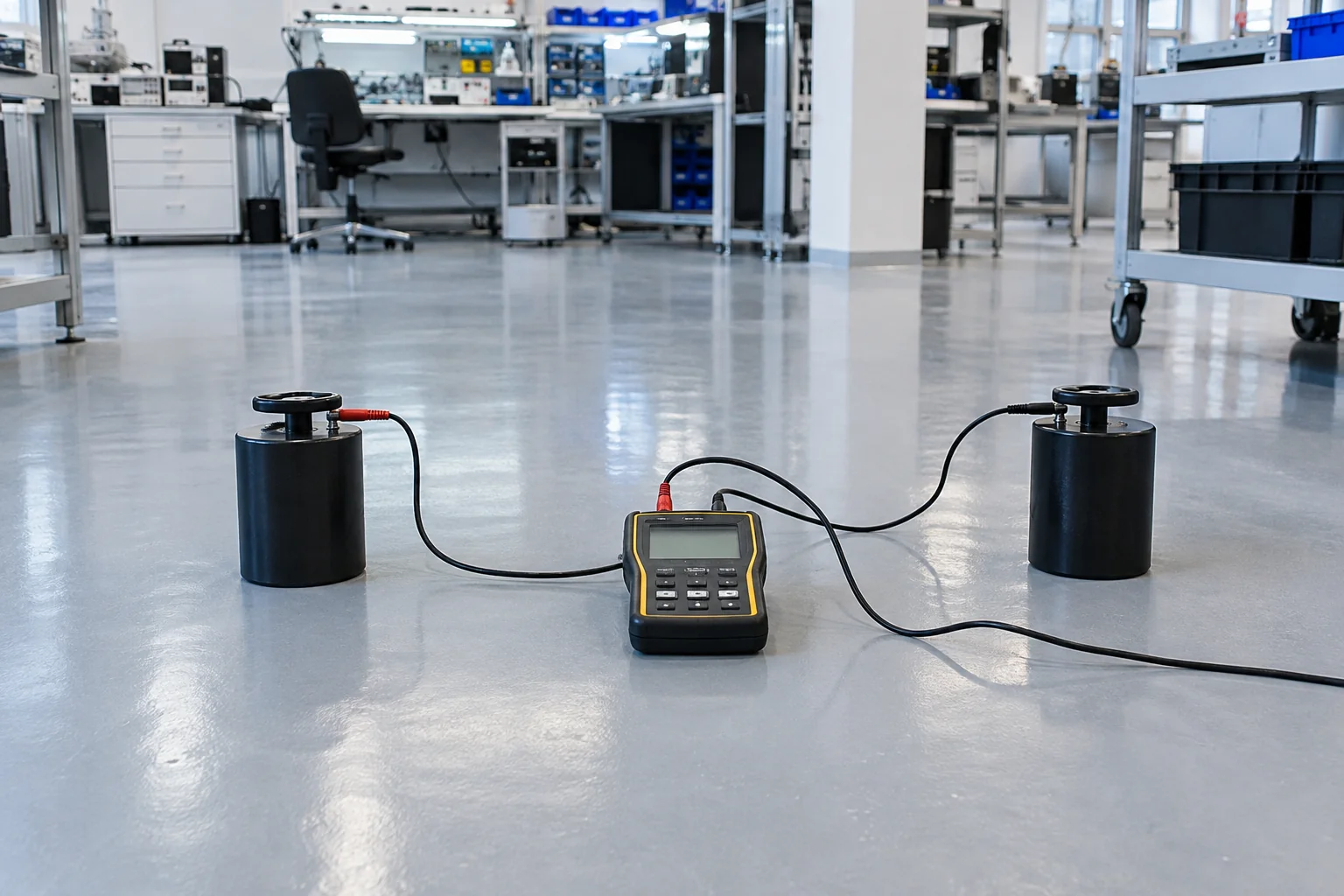

Ölçüm raporunda ne aranmalı?
Rapor yalnız tek bir sonuçtan oluşmamalıdır. Kullanılan yöntem, ölçüm noktalarının plandaki yeri, cihaz bilgisi, ortam sıcaklığı ve bağıl nem gibi sonucu yorumlamaya yarayan bilgiler kaydedilir. Bağlantılar ve farklı bölgeler önceden tanımlanan kontrol planına göre ele alınır.
Devreye alma sonrası yapılan temizliğin veya bakım katının elektriksel davranışı değiştirmemesi gerekir. İşletmenin periyodik kontrol planı ilk teslimden sonra da sürer. Sonradan uygulanan normal cila veya koruyucu film, amaçlanan temas yolunu etkileyebileceği için onaysız kullanılmamalıdır.
Antistatik ve ESD Epoksi Zemin Kaplama nasıl uygulanır?
Hazırlık, kat yapısı ve kullanıma açılma koşullarını işin başında netleştiriyoruz.
Hedef ve kabul planı
ESD sorumlusu ile kullanım alanı, hedef performans, ölçüm yöntemi ve teslim kriterleri belirlenir. Çalışma istasyonları, personel hareketi ve ekipman tekerlekleri değerlendirmeye dahil edilir.
Alt yüzey hazırlığı
Betonun dayanımı, nemi ve eski kaplaması incelenir. Uygun mekanik hazırlık yapılır; onarım ve aktif derz detayları ayrıştırılır. Her iletken sistem aynı alt yüzeye doğrudan uygulanmaz.
Topraklama ve iletken katlar
Bağlantı düzeni proje ve sistem üreticisinin tarifine göre oluşturulur. Elektrik tesisatı bağlantıları ilgili yetkin kişilerce ele alınır. Astar ve iletken ara katın uyumu korunur.
ESD üst kat uygulaması
Karışım, sarfiyat, kat kalınlığı ve bekleme koşulları seçilen ürüne göre izlenir. Rastgele inceltici, dolgu veya farklı bir son kat eklenmez; bunlar sistemin davranışını değiştirebilir.
Kabul ve işletmeye devir
Kürlenme sonrası belirlenen ölçümler yapılır. Sonuçlar kontrol planıyla değerlendirilir; uygun bakım ürünleri, periyodik kontrol ihtiyacı ve uygulanan katlar teslim kapsamında açıklanır.
Antistatik / ESD için teklif nasıl hazırlanır?
Antistatik epoksi zemin fiyatında yalnız reçine ve metrekare bulunmaz. Beton hazırlığı, iletken katların yapısı, topraklama bağlantıları ve istenen kabul ölçümleri ayrı kalemlerdir. Hedefi belirsiz bir ESD teklifini standart epoksi fiyatıyla karşılaştırmak doğru sonuç vermez.
Bu çözüm için performans ve ölçüm kapsamı belirlenmeden tek bir m² fiyatı yayınlamıyoruz. Mağaza ürün fiyatı, tamamlanmış ve ölçümleri yapılmış ESD sisteminin bedeli değildir.
Teklifte netleşen iş kalemleri
- Net alan, bölge sayısı ve mevcut yüzeyin hazırlığı
- Astar, iletken kat ve ESD üst katın tanımı
- Topraklama düzeni ve bağlantı işlerinin kapsamı
- Ölçüm yöntemleri, nokta planı ve raporlama
- Ekipman taşıma, etaplama ve işletme kontrol ihtiyacı
Uygulama süresi ve kullanıma açılma
Son katın tamamlanması ile alanın yeniden kullanılması farklı aşamalardır.
ESD alanın devreye alınması yalnız son katın kurumasıyla tamamlanmaz. Katlar arası bekleme, son katın yeterli kürlenmesi ve kabul ölçümleri için zaman ayrılır. Ölçüm ortamının proje koşullarıyla uyumu da programda dikkate alınır.
Hassas elektronik ekipmanların korunması ve üretimden ayrılma sınırları önceden düzenlenir. Yeni kaplamanın üzerinden geçilerek çalışan başka bölgeye ulaşılması gerekiyorsa alternatif erişim planı hazırlanmalıdır. Takvim, üretim ve ESD sorumlularıyla birlikte kesinleştirilir.
Teslimde neler kontrol edilir?
- Uygulanan ESD kat yapısı
- Bağlantı ve ölçüm noktası planı
- Kabul yöntemi ve ölçüm kayıtları
- Uyumlu temizlik ve bakım bilgileri
Antistatik / ESD yüzeyinin bakımı
Temizlik ve bakımda sistem için uygun ürünler kullanılmalıdır. Yalıtkan film bırakan cila, normal zemin verniği veya kontrolsüz bakım katı performansı değiştirebilir. Yüzey temizliğinin yanında kullanılan ayakkabı ve tekerleklerin durumu da kontrol edilir.
Yenileme, bölgesel tamir veya yerleşim değişikliği sonrasında gereken ölçümler tekrar planlanır. İlk kabul raporu, zeminin her koşulda aynı kalacağı anlamına gelmez. İşletmenin ESD programındaki periyodik doğrulama ve kayıt düzeni sürdürülmelidir.
Bu uygulamada değerlendirilen ürünler
Her ürün her yüzey için uygun olmayabilir. Birlikte kullanılacak katlar, mevcut yüzeye ve proje koşullarına göre seçilir.
Çok satan
Suga Antistatik 2K Epoksi Zemin Kaplama 20 kg (16+4)
%25 indirim
Uygulama koşulları ve sarfiyat için ürün bilgilerini inceleyin; güncel teknik föyü ve güvenlik bilgi formunu teknik ekipten isteyin.
Antistatik / ESD hakkında sık sorulan sorular
Mevcut yüzey, sistem seçimi, uygulama ve bakım hakkında yanıtlar.
Antistatik zemin ile normal epoksi arasındaki fark nedir?
Normal epoksi çoğunlukla yüzey koruması amacıyla seçilir; ESD sistem ise elektrostatik yük kontrolüne yönelik elektriksel özellikler içerir. Renk, parlaklık veya kalınlık tek başına bu özelliği göstermez. Sistem verileri ve kabul ölçümleriyle değerlendirme yapılır.
Her ESD zemin aynı dirençte mi olmalı?
Hayır. Kullanım amacı, proje şartnamesi ve ölçüm yöntemi birlikte hedefi belirler. İletken ve statik dağıtıcı gibi ifadeler bağlamlarıyla okunmalıdır. Tek bir katalog aralığının bütün tesisler için uygun olduğu varsayılmaz.
ESD ayakkabı kullanmak gerekir mi?
Zemin personelin yük kontrolünün bir parçası olacaksa ayakkabı-zemin uyumu değerlendirilmelidir. Yalıtkan bir ayakkabı teması kesebilir. Gereken personel topraklama yöntemi ve kontrol düzeni işletmenin ESD programında tanımlanır.
Bakır bant döşenmesi tek başına yeterli mi?
Hayır. Bağlantı planı, iletken ara kat, üst kat ve uygulama koşulları birlikte çalışır. Topraklama tesisatı da uygun olmalıdır. Bant görülmesi, tamamlanmış zeminin gereken performansı sağladığını kanıtlamaz; ölçüm gerekir.
Normal epoksi sonradan antistatik yapılabilir mi?
Mevcut yüzey ve uyumlu bir yenileme sistemi incelenerek karar verilir. Yalnız ince bir ürün sürerek istenen performansın alınacağı varsayılmaz. Eski katın tutunması, bağlantılar ve gerekli hazırlık değerlendirilmelidir.
ESD zemin her patlayıcı ortam için uygun mudur?
Elektronik bileşen korumasıyla patlayıcı ortam gereksinimleri aynı kapsam değildir. Tehlikeli ortam için ilgili risk analizi ve proje şartı esas alınmalıdır. Bir ürünün ESD adı taşıması tek başına bütün alanlar için uygunluk beyanı sayılmaz.
Zemin tesliminden sonra ölçüm tekrarlanır mı?
İşletmenin kontrol programına göre periyodik doğrulama yapılır. Tamir, temizlik ürünü değişikliği veya yeni ekipman kullanımı tekrar değerlendirme gerektirebilir. Kontrol sıklığı kullanım ve kalite prosedürüne göre belirlenmelidir.
ESD kaplama için teklif alırken ne paylaşmalıyım?
Alan planı, mevcut zemin, hedef ESD şartnamesi, ayakkabı ve ekipman bilgisi ile kabul ölçümü beklentisini paylaşın. Bunlar net değilse önce teknik ihtiyaç görüşmesi yapılması uygundur. Metrekare tek başına eksiksiz teklif oluşturmaz.
